Использование
Сегодня муфты Safeset используют в металлургическом производстве, на горнодобывающих предприятиях, на железной дороге, в сферах строительства судов и электроэнергетики. Все муфты являются узлами, которые конструируются на заказ, и их базовый принцип - Safeset. Такое устройство представляет собой муфту предохранительного типа, конструкция которой относится к сфере высоких технологий. Она может осуществлять передачу крутящего момента и выполнять размыкание приводной линии в широком диапазоне значений крутящего момента: от 0,2 до > 10 000 кНм.
Любая муфта легко настраивается в пределах от 30% до 100 % от max расчетной величины крутящего момента. Также, в конструкции могут предусматриваться следующие функции: моментальное выполнение размыкания приводной линии, срабатывание после поворота на определенный угол, проскальзывание. Если необходимо, может предусматриваться и многочасовое вращение в разомкнутом состоянии после того, как муфта сработала.
Конструктивное исполнение

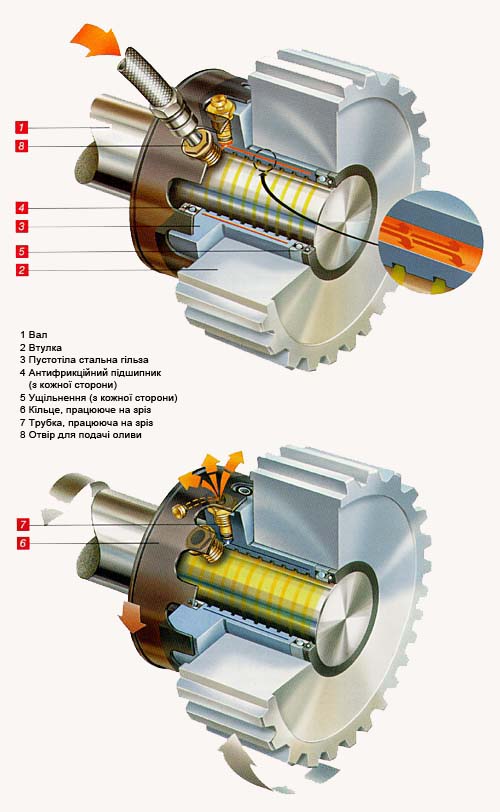

По конструкции муфта Safeset - втулка со сдвоенной стенкой. Давление воздействующее на втулки между муфтой, валом и/или ступицей (это зависит от конструкции), создает сцепление за счет силы трения. Величина передаваемого крутящего момента имеет линейную зависимость от давления в масляной камере втулки. Благодаря этому муфту очень удобно настраивать. Для герметизации масляной камеры используется срезной ниппель. Срезающее кольцо соединяется с деталью привода, являющейся по отношению к муфте ответной. Когда установленный крутящий момент превышается, происходит срезание кольцом головки срезного ниппеля и, как следствие, мгновенное сбрасывание давления в масляной камере, а также полное размыкание поверхности трения.
Преимущества
- Более высокая производительность и меньшее время простаивания, благодаря более точному моменту срабатывания и быстрой перенастройке муфты
- Большое конструктивное разнообразие, благодаря регулируемому крутящему моменту срабатывания муфт Safeset и возможности их изготовления по индивидуальному заказу
- Отличная защита приводной линии, вследствие точной настройки крутящего момента срабатывания муфты и ее высокого быстродействия. Любое влияние инерции немедленно исключается.
- Отсутствие ложных срабатываний, благодаря тому, что не накапливается прочностная усталость.
Автор: Анатолий Хмельницкий
